SO FÜHREN SIE EINEN ERDUNGSSTANGE EIN | WIE MAN DIE ERDUNG DURCHFÜHRT
Erdungselektrode (Erdstab / Erdungssonde):

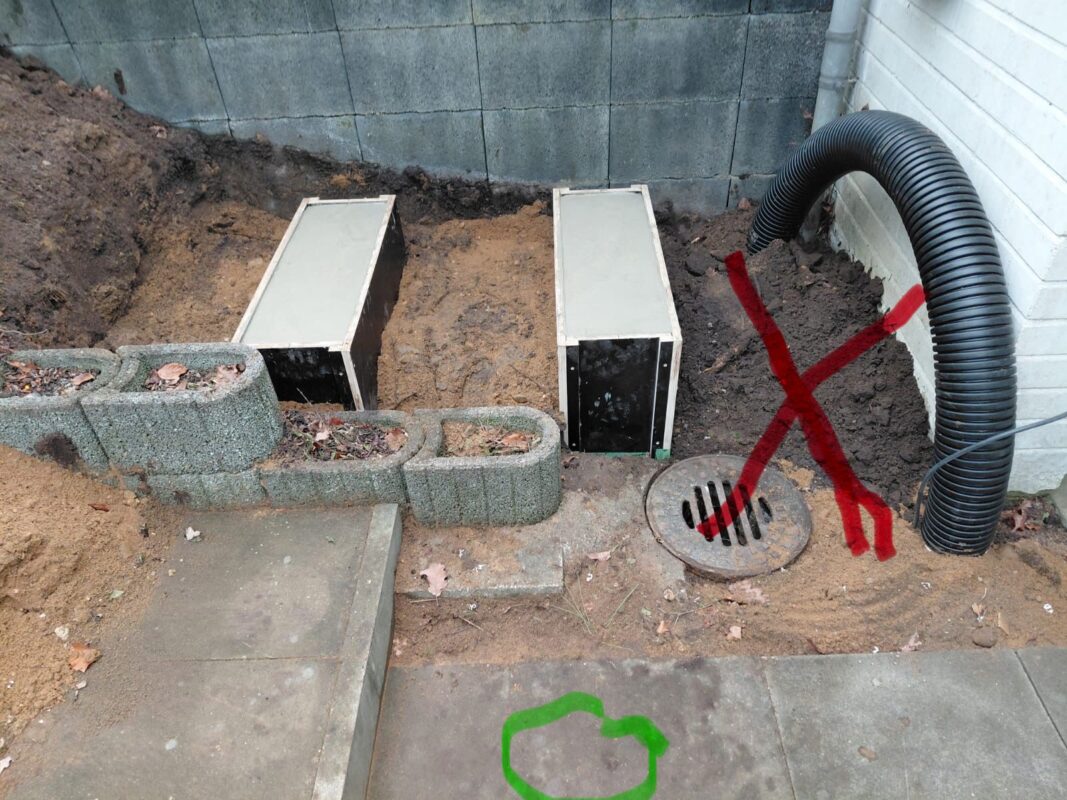

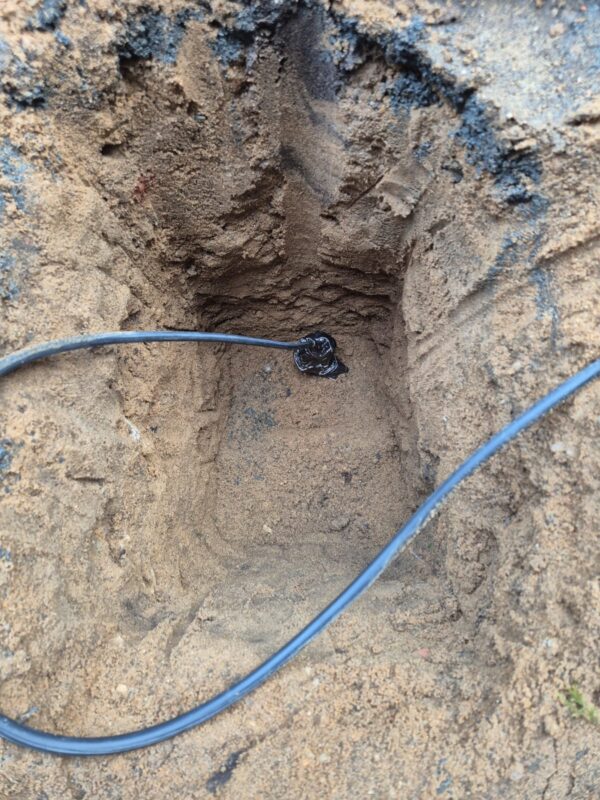

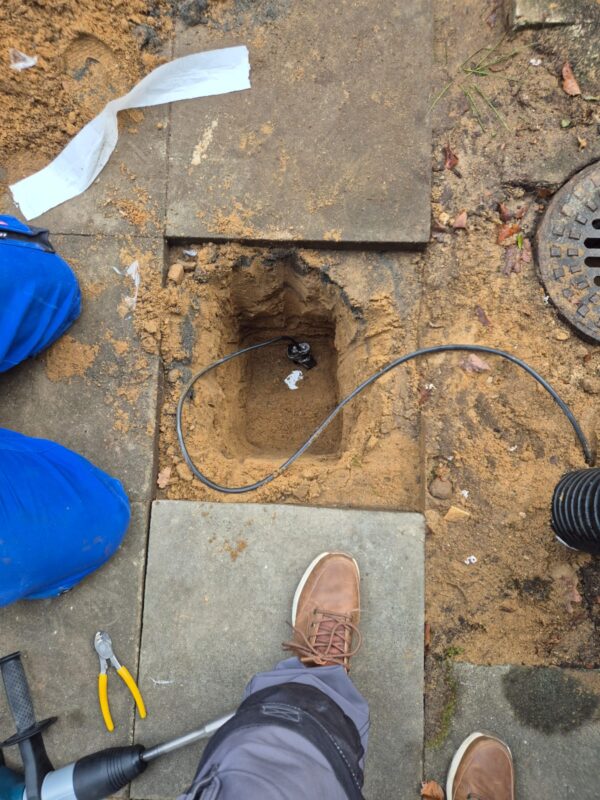

In der Nähe des Gebäudes wird an einer Stelle mit guter Bodenleitfähigkeit eine mindestens 1–2 Meter tiefe Grube ausgehoben.

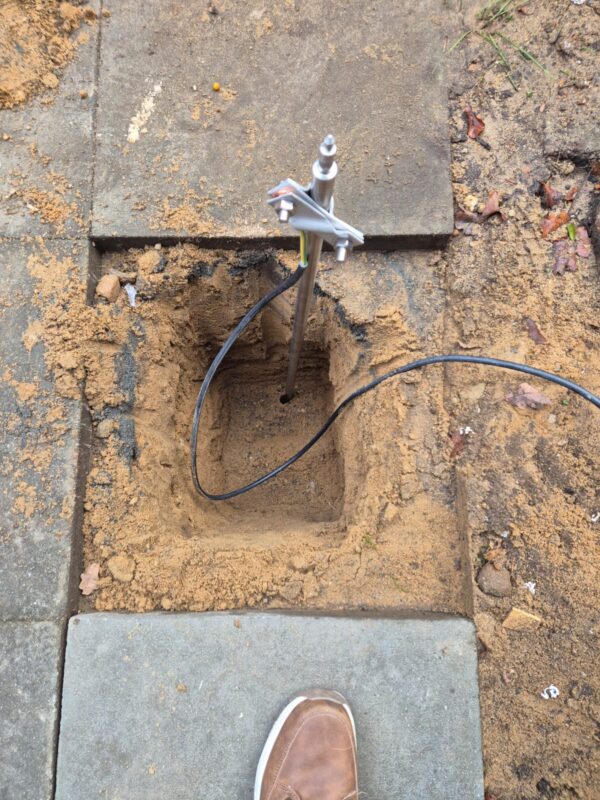

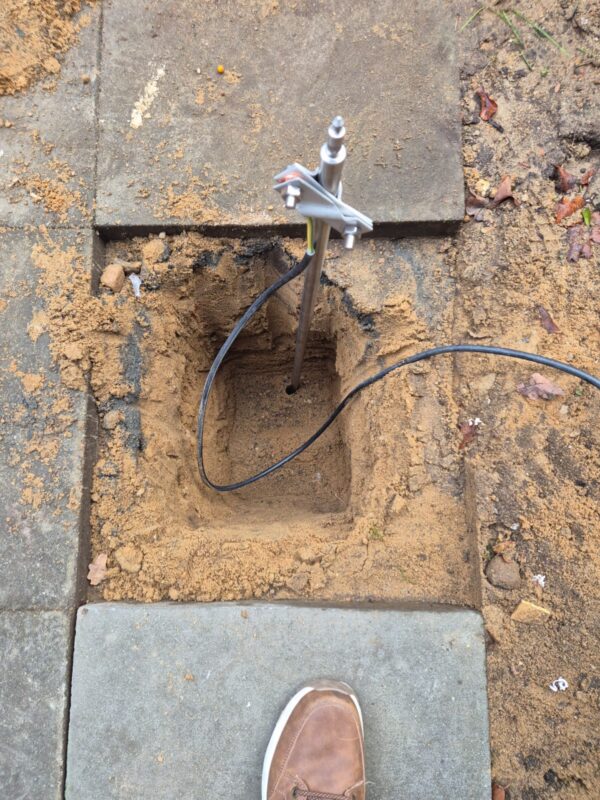

In diese Grube wird ein Kupfer-Erdungsstab (oder eine Erdungsplatte) eingesetzt.
Zur Verringerung des Erdungswiderstands kann am Boden der Grube Bentonitpulver oder eine Mischung aus leitfähigem Erdungsmaterial eingebracht werden.
Der Erdungsstab wird möglichst nah am Erdreich und stabil fixiert.
Haupterdungsleitung (Haupt-Erdungsleitung):
Vom Sicherungskasten wird ein gelb-grünes Erdungskabel zum Erdungsstab geführt.
Diese Leitung wird an der Haupt-Erdungsschiene (PE-Schiene) im Verteilerkasten angeschlossen.
Gebäudeinterne Verteilung (Hausinstallation):
Von der Haupt-Erdungsschiene aus wird die Erdungsleitung (gelb-grün) zu den Wohnungen, allen Steckdosen und zu allen metallischen Geräten geführt.
Von den drei Kontakten in der Steckdose ist einer für die Erdung vorgesehen; daran wird das gelb-grüne Kabel angeschlossen.
Kabelfarben (Kabel-Farben):
Phase (L): Braun
Neutralleiter (N): Blau
Schutzleiter / Erde (PE): Gelb-Grün
